透射电镜图像处理—Digital Micrograph实例教程:基础编辑功能、测量晶面间距和位错分析

2019-12-14 19:14 检测知识

  Digital Micrograph(DM)是一款专业的电镜图像分析软件。本文通过一个实例向大家演示该软件的基本用法和常用功能。


图1 文献中常见的HRTEM图例(Adv. Mater. 2012, 24, 2567-2571)

  文献中常见的HRTEM图片如上图所示,本文将通过一个实例处理一张和文献类似的HRTEM图片。

  ▍导入数据 将HRTEM文件拖入软件窗口即可打开,注意不是.tif或.jpg等图片格式文件,测试的时候务必让测试人员提供给你源文件(.dm3格式)

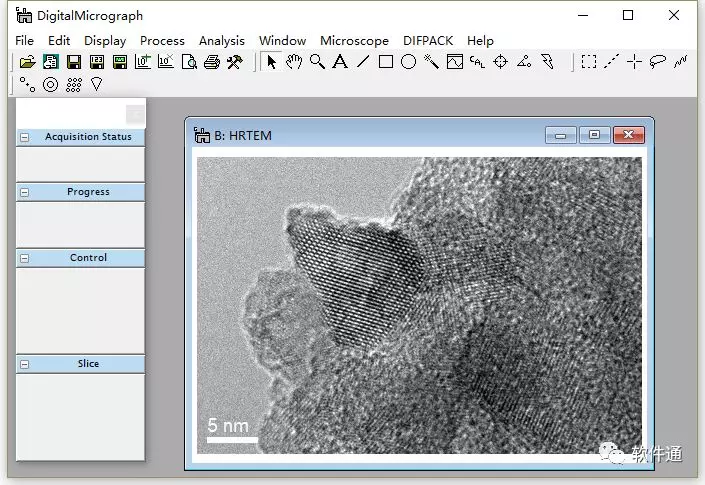

  ▍软件界面

图2 打开文件后软件界面

  ▍图片缩放 按住鼠标中间上下滚动,可以对图片进行缩放

图3 对图像进行缩放

  ▍调整scale bar大小 使得图片在拼图或投稿时,scar bar清晰可见

图4 调整scale bar大小

  ▍绘图功能 可以在图片上进行标注图形、文字等

图5 图形注释

  ▍局部放大图 轻松搞定,并在放大图中有独立的scale bar

图6 局部放大

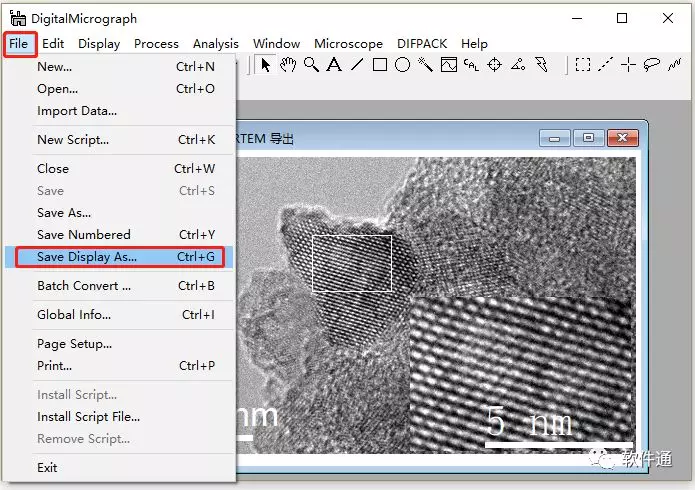

  ▍保存修改 可以将编辑后的图片另存为dm3或.tif等格式

图7 保存修改后的图像

  导出后图片效果如下

图8 修改后效果

  鼠标中间滚动可放大、缩小
  ▍点击Profile

图9 Profile工具

  ▍在条纹清晰的区域画一条垂直于条纹的线

图10 Profile工具使用

  ▍双击线条,设置宽度

图11 Profile工具设置

  ▍通过调整如下矩形区域,可以提高调整精度(调整矩形上下两边平行于条纹)

图12 Profile工具

  ▍这时Profile Of HRTEM窗口的图形如下,各个柱形图高度越接近,测出的条纹间距值越可靠

图13 Profile of HRTEM

  ▍鼠标左键在窗口中拽出如下区域即可显示出距离,建议测量10个周期的距离,如下所示的条纹间距3.472÷ 10 = 0.3472 nm

图14 测量晶面间距

  ▍晶面间距注释

图15 图8基础上标注晶面间距

  鼠标中间滚动可放大、缩小,使用ROI工具时,请按ALT键
  ▍点击ROI工具

图16 ROI工具

  ▍按住Alt键,再图片上选一个区域,如下图

图17 ROI工具

  ▍点击Process下的FFT

图18 FFT工具

  ▍傅里叶变换后显示如下

图19 FFT工具

  ▍点击SpotMask工具

图20SpotMask工具

  ▍绿色区域对准“亮斑”

图21 区域调整

  ▍点击Process下的Apply Mask

图22 Apply Mask

  ▍弹出到如下所示窗口

图23 Apply Mask

  ▍弹出到如下所示窗口

图24 Reduced FFT

  ▍这样就显示出选区的位错情况了

图25 位错分析结果(右上角为结晶良好的区域)
